Neumann DMI-8

Оборудование снято с производства

Свяжитесь с нами для подбора аналога

Связаться
Описание

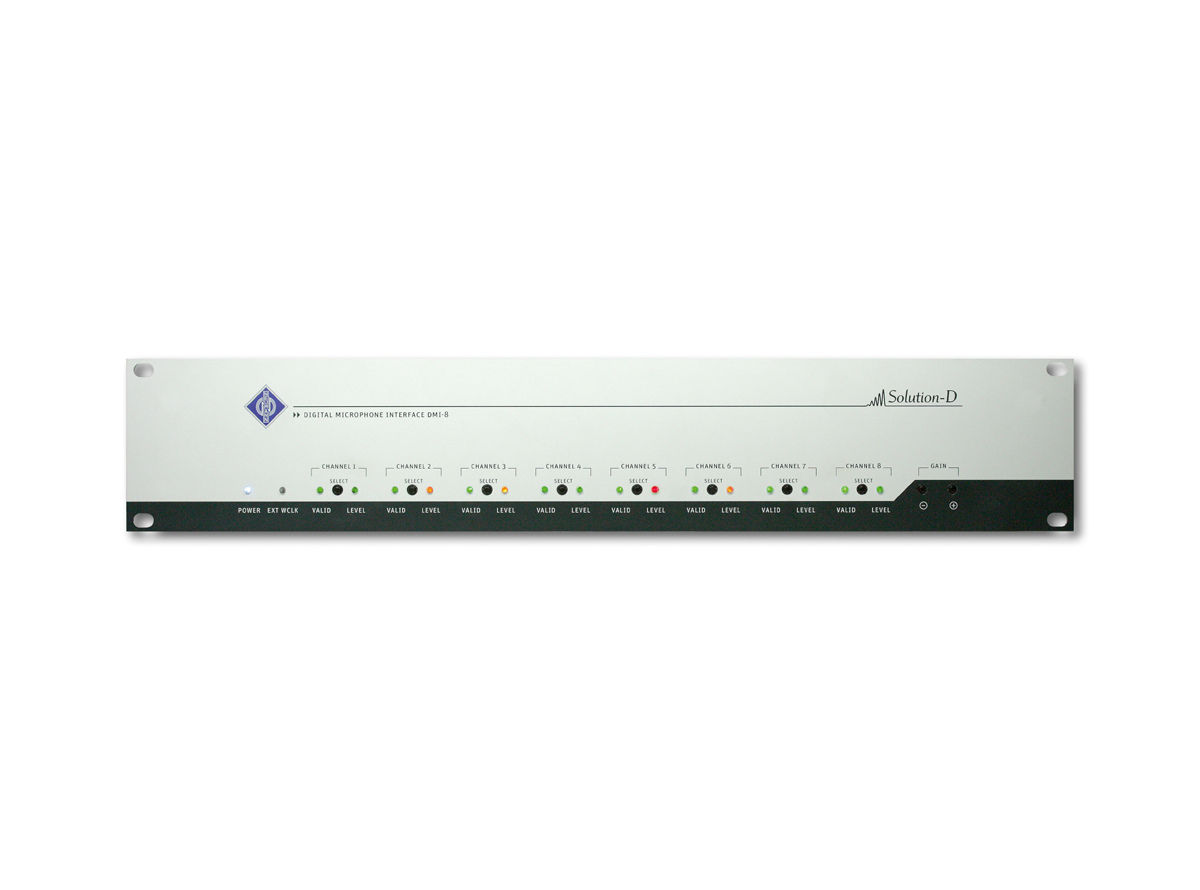

DMI-8 - восьмиканальная версия аудиоинтерфейса для цифровых микрофонов, значительно упрощающая работу в случае использования множества микрофонов.

В дополнение к проверенным функциям двухканального портативного DMI-2 DMI-8 обладает также следующими возможностями:
- возможность каскадного подключения до 128 каналов
- разъём D-sub на 25 выходов с назначением пинов для Tascam® и Yamaha®
- оптический интерфейс ADAT®
- открытая архитектура для дальнейшего подключения к другим многоканальным интерфейсам и аудио-сетям, таким как EtherSound и MADI

DMI-8 предлагает различные возможности для простой интеграции в аудио-сети. Модуль ES100 (DMI-8) позволяет провести интеграцию в сети EtherSound®.

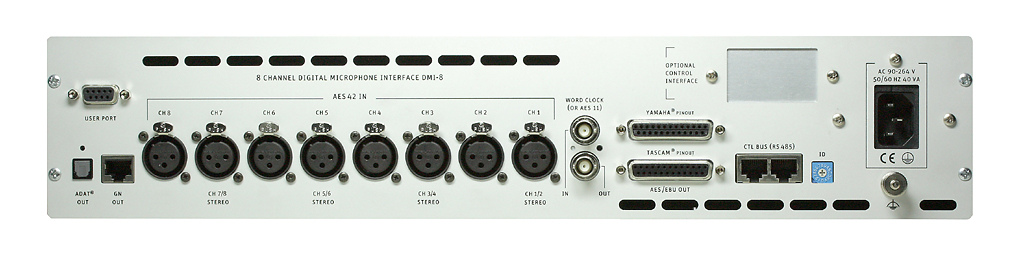

Описание входов и выходов:

Входы AES42: 8 х XLR3F (Аудиоданные, соответствующие формату AES/EBU (AES3), Цифровое фантомное питание (DPP) и данные дистанционного управления)
Выходы AES/EBU (Формат данных AES3): 2 х SUB-D25, распиновка Yamaha® и Tascam®
ADAT®: 1 х Toslink, до 48 кГц
Выход GN: 1 х RJ45 (специальный формат последовательных данных, разработанный GN, используется в качестве шлюза для интеграции в аудио-сети. Сигнал GN будет использоваться многоканальным аудио-интерфейсом Neumann (MCA) для преобразования данных формата GN в такие форматы как EtherSound®, MADI и т.д. (MCA доступен опционально)
Word Clock (AES11): 2 х BNC для внутренней и внешней синхронизации
Шина CTL (RS 485): 2 х RJ 45 (подключение к USB-порту компьютера через преобразователь Neumann USB 485, подключенный параллельно для создания каскада)
Пользовательский порт: 9-пиновый SUB-D, 1 переключаемая функция на канал

Маршрутизация выхода AES/EBU

- Сигнал AES/EBU включает в себя 2 аудио канала
- Распределение аудиоданных соседних моноканалов микрофонов между аудиоканалами соответствующего выходного сигнала AES/EBU следующее:

Выход AES/EBU, Канал 1: Слева микрофон 1, Справа микрофон 2
Выход AES/EBU, Канал 2: Слева микрофон 3, Справа микрофон 4
Выход AES/EBU, Канал 3: Слева микрофон 5, Справа микрофон 6
Выход AES/EBU, Канал 4: Слева микрофон 7, Справа микрофон 8

Цифровые стереомикрофоны поддерживаются только на чётных микрофонных входах AES42. В этом случае аудиоданные микрофона распределяются на левый и правый каналы соответствующего AES/EBU выхода.

В комплекте DMI-8 и CD с ПО RCS и USB-драйверами.

Технические характеристики:

Диапазон рабочих температур: 0 °C … +45 °C
Диапазон температуры хранения: –20 °C … +70 °C
Относительная влажность: макс. 90% при +20 °C
Входы AES42: 8 х XLR3F (Аудиоданные, соответствующие формату AES/EBU (AES3), Цифровое фантомное питание (DPP) и данные дистанционного управления)
Фантомное питание: +10 В, макс. 250 мА на канал, защита от короткого замыкания
Данные дистанционного управления: Импульсы (+2 В), совмещённые с фантомным питанием, около 750 бит/с или 9600 бит/с (в зависимости от микрофона)
Выходы: 2 х SUB-D 25 с назначением пинов для Tascam® и Yamaha®, 1 х Toslink, формат ADAT до 48 кГц, 1 х RJ 45, формат GN до 192 кГц
Поддерживаемая частота сэмплирования: 44,1/48/88,2/96/176,4/192 кГц
Синхронизация микрофонов: AES42 - Режим 2 (синхронный режим)
Синхронизация DMI-8: автоматически под внешний Word Clock или сигнал AES11 при их наличии, в ином случае запускается внутренний генератор Word Clock
Word Clock (или AES11) Вход: BNC
- напряжение входа: > 100 мВ при 75 Ом
Word Clock (или AES11) Выход: BNC
- напряжение выхода: = напряжению входа (при внешней синхронизации)
- напряжение выхода: около 1,5 В при 75 Ом (внутренний генератор word clock)
Внутренний генератор word clock: 44,1/48/88,2/96/176,4/192 кГц, точность +/-25 ppm
Индикаторы: Питание, Внешний Word Clock, уровень (микрофон)
Элементы управления: 8 х канальных регуляторов предусиления
Шина управления: 2 х RJ 45, подключение к USB-порту компьютера через преобразователь Neumann USB 485, подключенный параллельно для создания каскада
Адрес устройства: 0 - 15, настраивается переключателем на задней части устройства
Пользовательский порт: 9-пиновый SUB-D, 1 переключаемая функция на канал
Питание: от 90 до 240 В, 50/60 Гц
Потребление электроэнергии: < 55 ВА
Габариты: 483 х 88 х 210 мм
Вес: 2,8 кг
Цвет: Серебро
